Round

비표면적이 더 낮아도 대나무 활성탄이 염료 흡착에서 유리하게 나타나는 이유, 기공 구조로 설명합니다

섬유·염색 공정 폐수 처리에 활성탄을 도입한 담당자들이 공통적으로 겪는 경험이 있습니다.

"야자 활성탄을 써봤는데 탈색이 기대만큼 안 됩니다. 투입량을 늘려도 처리 시간이 길어지기만 하고요."

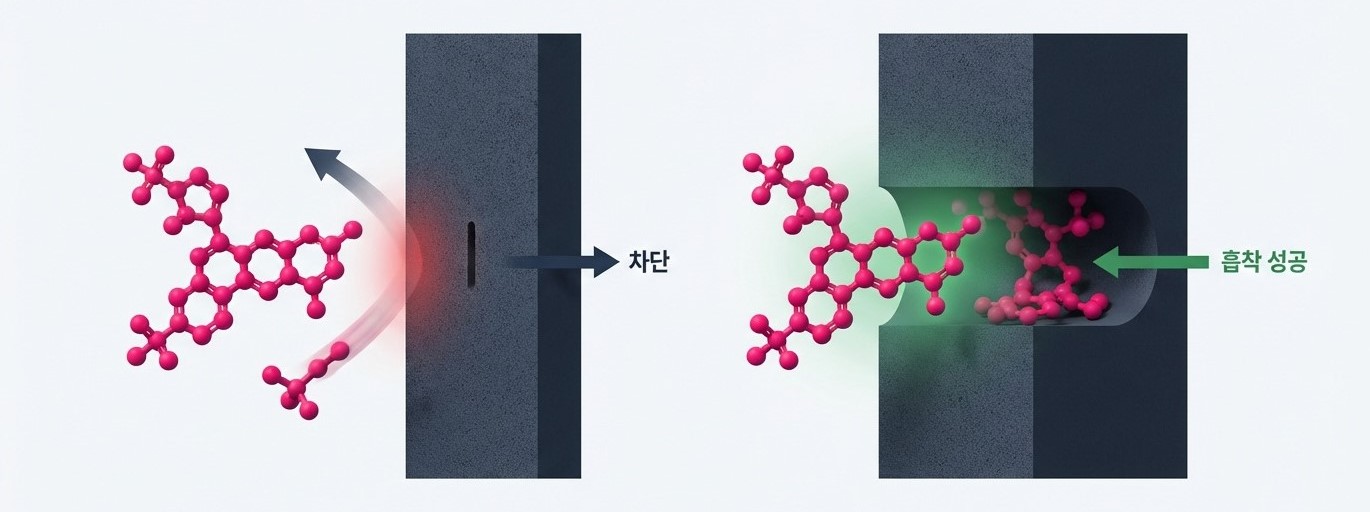

원인은 활성탄의 품질 문제가 아닐 수 있습니다. 제거하려는 염료 분자의 크기와 활성탄의 기공 크기 분포가 충분히 일치하지 않기 때문입니다.

산업용 염료는 왜 제거하기 어려운가

산업용 염료는 복잡한 방향족 고리 구조에 술폰산기(-SO₃H)·아민기(-NH₂) 등의 작용기를 포함하고 있습니다. 이 구조적 특성 때문에 생분해성이 낮고 화학적으로 비교적 안정적입니다. 일반적인 물리·화학 처리만으로는 색도를 기준치 이하로 낮추기 어려운 경우가 많습니다.

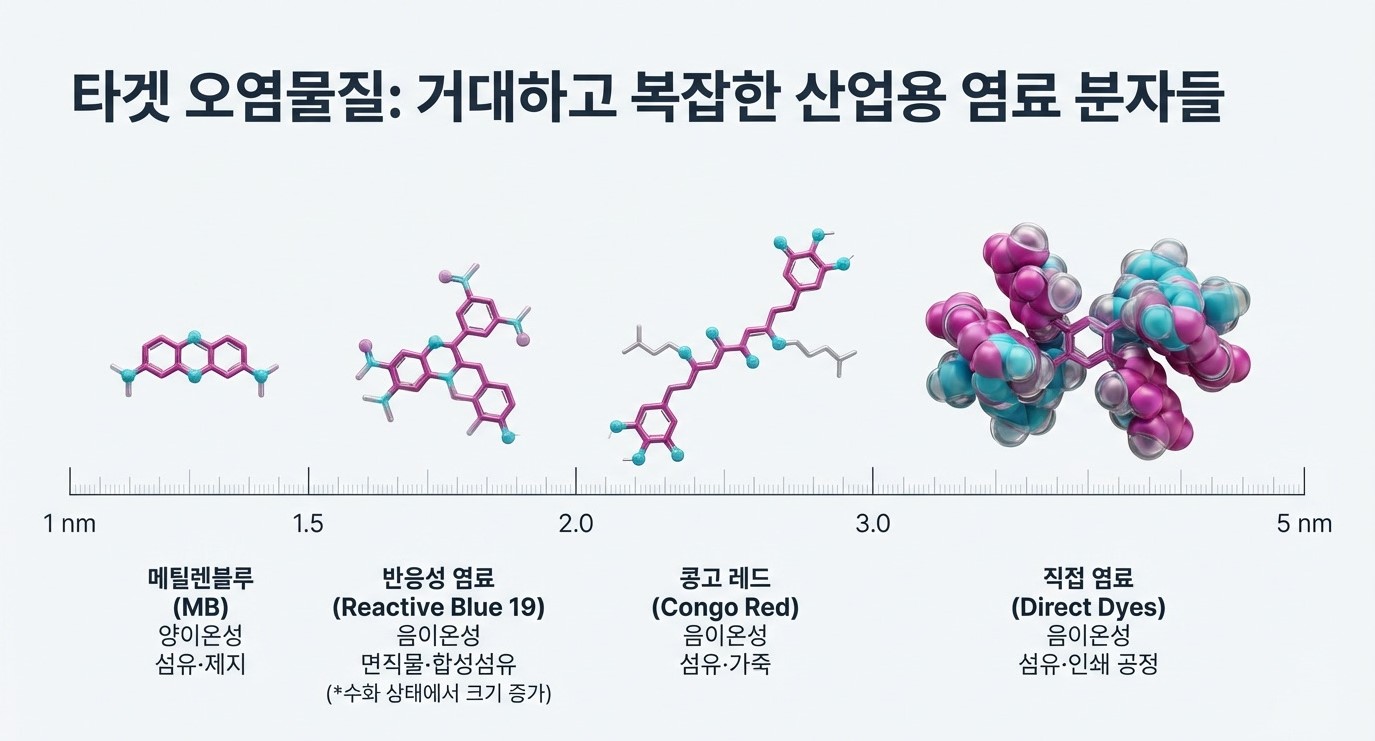

대표적인 산업용 염료의 분자 크기를 보면 왜 기공 선택이 중요한지 바로 이해됩니다.

*수화 상태에서는 더 커질 수 있습니다.

IUPAC 기준 기공 분류는 다음과 같습니다. 마이크로 기공 2nm 미만, 메조 기공 2~50nm, 매크로 기공 50nm 초과입니다. 반응성 염료·직접 염료는 대체로 메조 기공 영역에서 확산이 유리한 분자군에 속합니다.

야자 활성탄에서 염료 제거가 상대적으로 불리할 수 있는 이유

야자 활성탄은 밀도 높은 야자껍질을 원료로 합니다. 활성화 과정에서 마이크로 기공이 고도로 발달하는 경향이 있으며, 일반적으로 비표면적 900~1,500 m²/g, 경도 97~99%로 성능 지표 자체는 우수합니다.

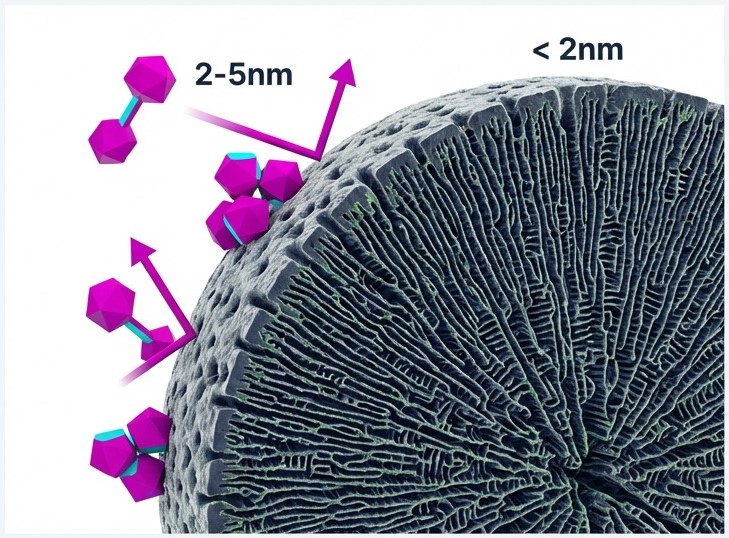

문제는 절대적인 비표면적이 아니라 기공 분포에 있습니다. 야자 활성탄은 마이크로 기공 비율이 높은 경우가 많습니다. 반응성 염료처럼 분자 크기가 기공 입구와 유사하거나 더 클 경우, 기공 내부로의 확산이 제한될 수 있습니다.

이 현상을 분자체 효과(Molecular Sieve Effect) 또는 기공 접근성 제한이라고 합니다. 실제 흡착은 기공 입구 크기 분포·표면 화학·용액 조건 등에 의해 복합적으로 결정되지만, 결과적으로 야자 활성탄의 높은 비표면적 중 일부가 대형 염료 분자에게는 충분히 활용되지 못할 가능성이 있습니다. 이 경우 투입량을 늘려도 처리 효율이 비례해서 올라가지 않습니다.

대나무 활성탄이 염료 제거에 유리하게 나타나는 이유

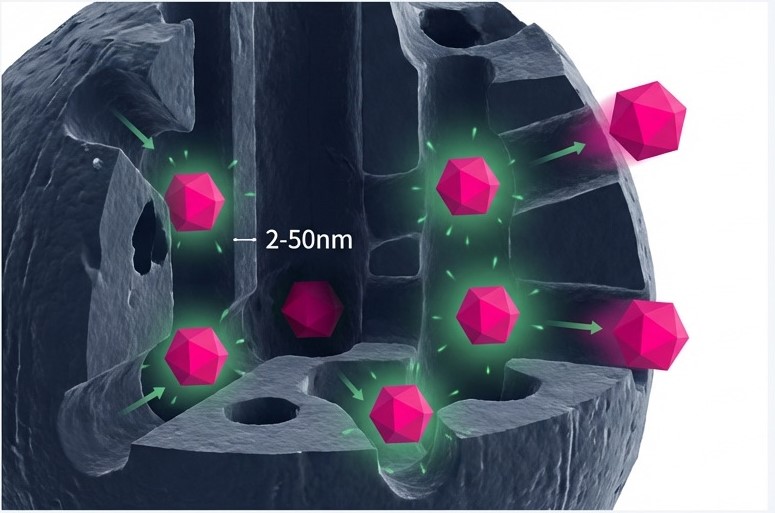

대나무 활성탄은 구조적으로 다릅니다. 대나무는 상대적으로 칼륨(K) 등 무기 성분을 포함하고 있으며, 활성화 조건에 따라 마이크로 기공뿐 아니라 메조 기공이 함께 발달합니다. 또한 대나무 원재료의 조직 구조 특성상 기공 연결성이 양호하게 형성되는 사례가 보고되어 있습니다.

염료 분자, 특히 2nm 이상의 경우 메조 기공이 충분히 발달한 활성탄에서 내부 확산이 보다 원활하게 일어날 수 있습니다. 이때 실질적으로 접근 가능한 흡착 표면적이 증가하여 유효 흡착 용량이 높게 나타나는 것입니다.

Reactive Blue 19를 대상으로 한 문헌 연구에서, 비표면적이 낮음에도 불구하고 메조 기공 비율이 높은 활성탄이 더 높은 평형 흡착량을 보였다는 결과가 보고된 바 있습니다. 이 비교는 동일한 실험 조건(pH, 초기 농도, 온도)에서 수행된 결과이며, 원료와 제조 방식이 다른 모든 제품에 일반화하기보다는 기공 구조의 방향성을 판단하는 근거로 활용하는 것이 적절합니다.

핵심은 비표면적 총량보다 기공 크기 분포와 접근 가능한 표면적이 염료 흡착 성능을 더 잘 예측한다는 점입니다.

흡착 속도의 차이 — 입자 내 확산 저항

활성탄 흡착은 세 단계로 진행됩니다. 외부 물질 전달 → 입자 내 기공 확산 → 최종 흡착입니다. 이 중 전체 속도를 결정하는 병목은 대부분 입자 내 확산 단계입니다.

메조 기공이 발달한 활성탄은 대형 분자에 대한 내부 확산 저항이 상대적으로 낮을 수 있습니다. 반응성 염료처럼 분자량이 큰 물질의 경우, 이 차이가 평형 도달 시간 단축으로 이어지는 경향이 보고됩니다.

연속 처리 공정에서는 이 차이가 설비 설계에 영향을 줄 수 있습니다. 내부 확산이 빠를 경우 동일한 제거율에서 EBCT(공탑 접촉 시간)를 단축할 가능성이 있으며, 이는 흡착탑 소형화로 이어질 수 있습니다. 다만 실제 적용 시에는 파일럿 테스트를 통한 검증이 필요합니다.

pH와 염료 종류에 따른 추가 고려사항

흡착 효율은 용액의 pH와 활성탄의 pH_PZC(Point of Zero Charge)에 따라서도 달라집니다. 용액의 pH가 pH_PZC보다 높으면 표면은 음전하 경향을 띠어 양이온성 염료(메틸렌블루 등) 흡착에 유리합니다. 반대의 경우 음이온성 염료(반응성 염료·직접 염료 등) 제거에 효율적입니다.

섬유 공정 폐수는 일반적으로 음이온성 반응성 염료를 포함합니다. 다만 실제 공정 pH 범위는 약산성에서 알칼리성까지 다양하므로, 기공 구조와 함께 pH 조건도 반드시 함께 검토해야 합니다.

어떤 공정에 어떤 활성탄을 선택해야 하는가

정리

활성탄 선택에서 비표면적은 참고 지표일 뿐입니다. 실제 성능은 기공 크기 분포, 기공 연결성, 표면 화학, pH 조건, 입자 크기, 운전 방식이 복합적으로 결정합니다.

특히 반응성 염료처럼 분자 크기가 상대적으로 큰 오염물질을 처리하는 공정이라면, 메조 기공 비율이 충분히 확보된 활성탄이 유리하게 작용할 가능성이 높습니다.

현재 공정에서 사용 중인 염료 종류, 농도 범위, pH 조건, 목표 색도 기준을 알려주시면 담당자가 함께 기술적으로 적합한 사양을 찾아드립니다.
